WZPM-201B固定螺紋壓簧式端面熱電阻簡介
上海自動化儀表三廠生產的WZPM-201B型固定螺紋壓簧式端面熱電阻元件由特殊處理的絲材繞制，緊貼在溫度計端面，與一般軸向熱電阻相比，能更準確和迅速地反映被測端面的實際溫度，適用于測量軸瓦或其他機件的端面溫度。

WZPM-201B固定螺紋壓簧式端面熱電阻主要技術參數
◆測量范圍：-100~150℃
◆分度號：Pt100
◆精度等級：B級 ±（0.30℃+0.005｜t｜）
◆保護管直徑：Φ8.7（特殊外徑請注明）
◆保護管材質：紫銅或不銹鋼304，321其它材質請注明
◆熱電阻接線：二線制接線，三線制接線
◆熱響應時間：T0.5≤10S(在溫度出現階躍變化時，熱電阻的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示)。
◆熱電阻最小置入深度：應不小于其保護管外徑的5倍（特殊產品例外）。
◆熱電阻自熱影響：通過熱電阻中測量電流5mA時，測得的電阻增量換算成溫度值應不大于0.30℃。
◆熱電阻絕緣電阻：常溫絕緣電阻的試驗電壓可取直流10～100V任意值，常溫絕緣電阻值應不小于100MΩ。
◆執(zhí)行標準：JB/T8622-1997及JB/T8623-1997標準。

端面熱電阻工作原理
端面熱電阻分為鉑熱電阻和銅熱電阻兩大類。熱電阻是利用金屬導體的電阻值隨溫度變化而變化的特性來測量溫度的。熱電阻的受熱部分（感溫元件）是用金屬絲均勻地雙繞在絕緣材料制成的骨架上而制成的。當被測介質有溫度階梯存在時，所測得的溫度是感溫元件所在范圍內介質的平均溫度。熱電阻通常需要把電阻信號通過引線連接到顯示儀表，記錄儀表或計算機上。

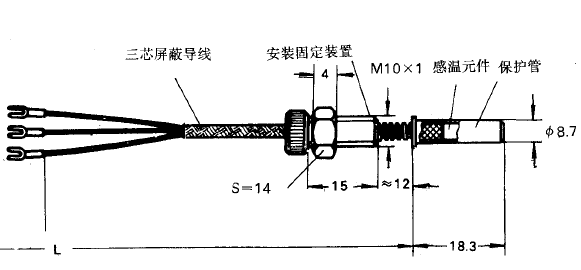

端面熱電阻安裝圖片

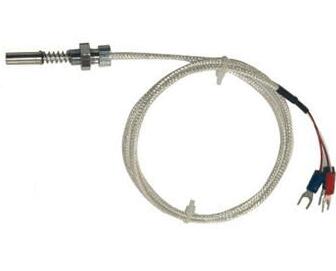

◆WZPM-201B固定螺紋壓簧式端面熱電阻（螺紋M10*1）
